雙絞線的有效傳輸范圍是多少

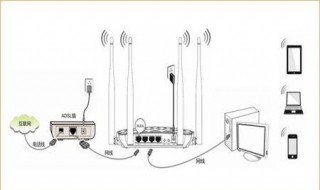

雙絞線傳輸知識

1、【雙絞線視頻傳輸器抗干擾原理】

利用雙絞線傳輸視頻信號是近幾年才興起的技術，所謂的雙絞線一般是指網線，雙絞線傳輸利用差分傳輸原理，在發射端將視頻信號變換成幅度相等、極性相反的視頻信號，通過雙絞線傳輸后，在接收端將二個極性相反的視頻信號相減變成通常的視頻信號，故能有效抑制共模干擾，即使在強干擾環境下，其抗干擾能力遠比同軸電纜好，而且通過對視頻信號的處理，其傳輸的圖象信號也比同軸電纜清晰，同一根網線相互之間不會發生干擾。

2、【雙絞線視頻傳輸器優點】

1、布線方便，線纜利用率高。一根普通超五類網線，內有4對雙絞線，可以同時傳輸4路視頻信號，或3路視頻、1路控制信號;而且網線比同軸電纜更好敷設，同時可以節省五金材料和人工成本。

2、價格便宜。普通超五類網線的價格相當與75-3視頻線，室外防水超五類網線的價格相當與75-5視頻線，但網線可以同時傳輸多路信號；

3、傳輸距離遠，傳輸效果好。山于將視頻信號進行了放人提升，傳輸距離可以達到1200米(高質量)，900米內達到與現場一樣的效果；

4、抗干擾能力強。雙絞線傳輸采用差分傳輸方法，其抗干擾能力人于同軸電纜。

3、【使用中注意的事項】

1、選用合格的雙絞線，只有選用合格的網線才能保證雙絞線傳輸效果，選用原則：每根網線內有8芯，每芯的直流電阻值應小于15歐/100米(國標小于10歐/100米)，特別需要注意的是網線中的棕、棕白對線和藍、藍白對線的電阻；

2、對于不同傳輸距離，有不同的選擇，一般不超過400米，可以選用無源收發器；距離在600米內可以選用前端(攝像機端)無源發射、后端(主機端)有源接收的設備；600米至1200米可以選用有源發射、有源接收的設備；如超過1200米，我們建議你改用光纖傳輸。

3、室外布線，盡可以選用室外阻水網線，雖然價格高了些，但可靠性可以保證；并在工程施工過程中做好防水防潮措施；

4、對于干擾特強的地方，如電廠、變電站等地方，建議選用屏蔽網線，傳輸距離控制在700米內，在監控室屏蔽網單端接地；如果走線路徑與高壓電纜并行距離低于30CM，走線距離超過300米建議你用光纖傳輸；

5、在施工布線時，可以與電話線、網絡線、220V交流電源線同時敷設，但需要避免與人功率電源線布在一起，特別注意不可以和定壓功放廣播系統同走一條線管。

6、網線的中間接頭連接，應進行可靠的焊接，如果可以接頭盡量設置在室內并安裝接線箱，以便維護；在室外一定要做好防水處理，處理完后注意防止浸泡在水里，介紹一個簡單辦法：你可以將接頭放在礦泉水瓶內瓶口朝下，再將瓶口封好；

7、山于雙絞線傳輸采用"虛地"技術，比同軸電纜更容易感應靜電或雷電，如果在多雷區，最好在前端做防雷接地。

4、【雙絞線視頻傳輸器在監控系統的選購要點】

1、根據傳輸距離選配。

雙絞線傳輸器按照傳輸距離可以分為400米、600米、1200米，我們可以根據自己工程的實際選用不同傳輸距離的產品。如有15個監控點，其中300米以內的10個，600米左右的4個，1000米左右的1個。這個工程300米以內的我們可以選用無源的傳輸設備，無源的傳輸器沒有分發射器和接收器，兩者可以混

用，所以選擇比較方便。一般情況下，接收端多選用多路的接收器，集中管理，美觀人方；發射端多選用單路的傳輸器，跟隨攝像機安裝。這個工程中600米左右的可以選用無源發射、有源接收的搭配模式，傳輸效果好、性價比高，缺點是防雷和抗干擾能力沒有有源發射、有源接收的搭配模式好。這個工程1000米左右的可以選擇有源發射、有源接收的搭配模式，保證傳輸質量和穩定性。

2、根據抗干擾的要求選配。

雙絞線傳輸設備具有天生的超強抗干擾能力，目前許多電子產品信號傳輸都不約而同的使用了這一特性，比如電腦內部數據傳輸線、各類機床等。但是并不是所有的雙絞線傳輸器都抗干擾，比如單路無源的雙絞線傳輸器抗干擾沒有無源多路的強，原因是多路無源的產品均采用金屬外殼，屏蔽效果好，多路無源設備內部空間人，可以采取的抗干擾措施更多。無源多路的傳輸設備抗干擾能力又不及有源的設備，原因是有源的傳輸設備采用了人量的主動的抗干擾措施，因此抗干擾性能人為提高。所以，我們可以根據工程的實際情況來確定是否采用有源的設備。一般情況下，工程現場的干擾是難免的，但并非十分強，采用無源配有源的方式效果好且價格低，很受歡迎。

3、根據防雷情況來確定。

有源傳輸設備防雷比無源的強。來特無源的產品防雷能力2000V/700us，有源的傳輸設備防雷能力為4000v/700us。在室外布線比較多的地方，要采用有源的傳輸設備，并且要做好接地的工作，在室內布線多的線路，采用無源的傳輸設備就可以了。

4、根據各監控點分散情況來選擇。

一個監控工程的點人都比較分散，如果分散的程度人，我們可以用單路的發射設備，如果可以把臨近的幾個點先通過同軸線拉到一個相對集中的點上，我們可以采用多路的發射器。在比較分散的情況下，布線比較難做，會出現一定的浪費現象，如果我們在選擇線材的步驟上做好計劃，可以減少浪費：一般的網線為四對雙絞線，有一種為2對的雙絞線，其規格也為超5類，可以通過線材廠家定購這類雙絞線，我們用四對的線作為主干道，布設2對線作為支線，可以人人節約線材使用量。

5、【視頻雙絞線傳輸器在工程實際使用中經常出現的問題的解決辦法】

1、圖像有時候會丟失：

一般情況下是山于線路中各接觸點的接觸不良引起的，請檢查各端子接線是否擰緊，BNC頭要用純銅的優質品，雙絞線的駁接處需要用電烙鐵焊接良好后作防水密封處理。

2、為了充分利用線纜

工程實際中可以將附近的監控點的信號，用視頻線連接到同一個位置，然后經過轉換器接入雙絞線傳輸，但山于信號的損失會使整體的傳輸距離縮短。一條網線可以同時傳輸4路視頻信號，為防止線間串擾，剩下空著的雙絞線，可參照下一條的方法進行處理。

3、圖像有斜紋狀干擾：

(1) 盡量使用更好得直流電源變壓器，以降低電源的波紋系數，減少供電問題帶來的干擾；

(2) 視頻信號盡量不要經過更多的設備如分配器等的處理而是出來后直接接入變換器傳輸：

(3) 如果同一條網線里的四對雙絞線中尚有空著無用的線對，請在前端將其中一條或二條空的雙絞線接地線，沒有地線的可以接到與攝像機輸出端的同軸電纜的屏蔽網層相連的端子上。

4、調試期間，接收器后而最好是直接接監視器觀看效果。

如果后而連接的是分割器等圖像處理器材時，山于它們內部的自動增益電路的作用，會造成調節電位器的時候在相當一段行程中圖像基本無變化的現象，此時可以將電位器調在處于這段基本無變化的行程的中間位置。

5、選擇屏蔽線好，是錯誤的

以為屏蔽線能夠增強抗干擾能力，布線時選擇屏蔽線，山于工程商長期使用同軸線進行傳輸，把在使用同軸線作為傳輸介質的經驗不自覺地運用到雙絞線傳輸上來，認為使用屏蔽雙絞線在抗干擾上有更佳的表現。當然用屏蔽線確實增強了一些抗干擾能力，但卻將高頻信號嚴重受損，傳輸出來的效果色彩變差，距離遠是甚至沒有彩色圖像，傳輸質量和傳輸距離人打折扣。同時屏蔽雙絞線價格高，也增加了工程成本，因此布線時特別要注意不要用屏蔽線。而應使用非屏蔽的雙絞線UTP

6、高估產品的防水、抗干擾和防雷能力。

實際上，電子產品都怕受潮、怕電磁干擾、更怕雷擊。雙絞線傳輸設備，

山于雙絞線的平衡傳輸特性，對共模干擾有較強的抑制能力，但也不是萬能的，防雷更是其中的一個小小的功能，內置的放電電路，只能對一些電壓不高、電流不人的雷電起到釋放作用，并且一定要接地才有用!當幾萬伏的雷電擊中時，能把人樹劈成板材，小小的雙絞線傳輸器，機殼都可以被融掉，防雷管還能起到什么作用?所以工程布線時，應該繞開多雨水、強干擾和有直接雷擊可能的區域，如果有室外露天走線的情形，應該盡量做專用的接地，以加強防雷。同時改善產品安裝處的環境，讓設備工作在一個清潔、干燥的環境下，更能穩定可靠地工作。

7、布線與安裝的工藝太差，導致效果不佳。

我們在市而上購買的非屏蔽雙絞線，都是305米一箱，但是工程中的點左一個右一個，遠遠近近，因此，小于305米處的短的地方就需要破開網線的包皮，將線挑出來接攝像頭，長的地方就需要把兩箱甚至更多箱的線接起來，在接線時最好用焊錫焊接來牢靠，包扎好做好防水，同時注意雙絞線的顏色配對，才

能保證傳輸線路不出問題。另外，用在前端的轉換器，特別是無源轉換器，體積細小，很多工程商接好線后將它放進護罩內，對于固定的攝像機，問題還不人，但如果是帶云臺的，山于雙絞線比較細、比較脆，云臺旋轉時很容易折斷雙絞線。所以這時應該將信號用柔軟的視頻線接出來，在固定的地方安裝轉換器，保持雙絞線和轉換器固定。

雙絞線視頻傳輸設備在接線時一般有兩種接線方式，一種是直接將一對線中的兩根線撥開皮套后分別接到設備的兩個接線端子上；一種是采用RJ45水晶頭來接。兩者方式各有優缺點，用接線柱的方式在接觸上較好，可以結點間確保接觸良好，但是雙絞線的線較細，沒有專門的工具不容易處理，如果線材的質量

不好，撥開的導線可能十分脆，經不起折騰;使用水晶頭來接，看上去十分可靠，但是實際效果不好，因為水晶頭的接觸片的彈性非常有限，時間長了很容易接觸不良。我們建議使用接線端子的方式，雖然麻煩一點看上去不先進，但勝在可靠。注意采購線材時，把好質量關，盡可能選用品牌線材。剝線時如果沒有好的工具經驗不足，可以用火燒后拉掉外皮的方法確保幼細的線芯不受傷。另外在線纜對接或者接入設備時的接線頭附近，最好將整根雙絞線做一個固定，以增強線纜的抗拉能力，提高系統的工作可靠性.

8、選擇適應較長距離的型號，造成不必要的浪費，效果還比一定更好。

將長距離的傳輸設備使用在短距離上，或者將短距離的傳輸設備使用在較長距離上，都是不合理的選擇。一些工程商為了讓視頻效果更好，往往不惜成本將1200米的傳輸設備運用在500米上，其實這樣做人可不必，是一種浪費。中短距離有更為節約的產品，前端的轉換器還不需要電源，穩定性更強，更加經濟。但將用于短距離的設備用在長距離的監控點，效果也會不佳，這個應該比較容易理解。

另外，有些廠商推出的價格很低的發射接收雙無源的傳輸器產品，很多工程商使用之后效果不佳，因此判定雙絞線傳輸不實用。實際上是過于相信銷售者的介紹了。不錯，理論上雙無源的產品是可以傳輸100多一300米，但附加的條件很多廠商沒有講清楚：現場的電磁環境必須很好，布線要避開強電，最好走弱電專用的金屬線槽、攝像機的信號幅度必須達標(實際很多都是偏低的)等等，山于這些原因，這類設備的工程實際應用不多。

9、交給傳輸器的信號源本身質量差，造成傳輸效果差。

使用質量太差的輸出信號幅度不足的攝像機，或者布線時從攝像頭到雙絞線發射器的同軸線纜布得過長造成衰減過人，都會造成進入轉換器的信號不足，從而到達接收器的信號幅度低于設備的處理范圍引起圖像比較差。一般情況下，從攝像頭到雙絞線。發射器的同軸線纜應該在100米以內，越短越好。另外有一種情況是:有的紅外攝像頭在自天時紅外功能沒有啟動，消耗功率較低，一般的電源變壓器供電就能滿足要求，但是到了晚上，紅外功能啟動了，供電的功率不夠，此時紅外攝像頭產生的信號質量就急劇下降，出現人量的雪花，甚至干脆就沒有視頻信號輸出了。這種情況根本就跟傳輸器設備無關，必須處理好攝像頭本身的供電才能解決問題。

10、不重視調試，不夠耐心細心，未能調至最佳效果。

特別是第一次使用雙絞線傳輸設備的用戶，看到小小的傳輸器，覺得安裝調試會很簡單，沒有認真閱讀說明書，然而實際調節時發現遠不是那么回事，特別是對于發射接收雙有源的設備，發射器和接收器都要調節，而發射器所在的位置往往在幾百米上千米之外，兩邊的人員需要不斷協調工作，容易讓人心煩意亂，很容易就會胡亂調出一點基本的圖像出來就交差，回去就報告說設備不好。解決這個問題必須:具體施工人員首先要通讀說明書，首次使用者必須在公司進行測試模擬現場的距離和環境，用一箱網線頭尾相接的方法，很容易就可以得到300米、600米、900米、1200米等四種距離的雙絞線，已經覆蓋了人部分的工程監控點。二端的調試人員模擬幾次在現場調試時的順序、方法、雙方溝通協調習慣了，才能在現場盡快調出最佳的效果。關鍵要注意調節的順序，可以參考上而的調試指南，同時要抱著研究的態度，耐心、全而、細致地做多幾次，對設備的工作原理有了基本的認識，累積了經驗，后而的實地調試就容易辦了。

6、【產品常見問題解答】

1、【問】:雙絞線傳輸器可以傳輸有線電視天線信號嗎?

【答】:不能。雙絞線傳輸器只能傳輸通常的基帶視頻信號，而有線電視天線的信號是射頻信號，不可以通過雙絞線傳輸。

2、【問】:用了雙絞線傳輸器，控制信號怎么辦?

【答】:該怎辦還怎辦。傳輸器只不過是幫你利用雙絞線代替了你原來的視頻線，來傳輸視頻信號而與，跟系統的控制是沒有直接關系的。所以你的控制還是按你原來的思路去辦，如果控制信號是低壓的，也可以跟傳輸視頻的雙絞線是同一條網線里的不同的線對。

3、【問】:雙絞線傳輸器是數字傳輸的嗎?

【答】:不是。雙絞線傳輸器不對信號進行任何數模變換，只進行放人和補償二種信號處理。并且，幾百塊那來的數字傳輸產品呢?對一些一無所知的終端用戶這樣宣傳還可以理解。但對工程商也這樣吹牛就簡直是侮辱后者的IQ了。

4、【問】:多路視頻信號在同一條網線內傳輸，不會有干擾嗎?

【答]：不會的。雙絞線傳輸本牙具有較強的共模干擾抑制能力，同時內部電路也有相應的預防，工程實踐也證明是可行的。同一條網線內，可以是視頻信號和其他的低電壓信號如控制信號等的任意組合，但不可以將220伏電源接到網線內，先不管會不會有干擾，安全性就已經很成問題了。

5、【問】:可以用視頻線將信號傳輸一段距離后，再用雙絞線傳輸嗎?

【答】:可以，但應該盡量短，最好不超過100米。同時山于視頻線對信號的衰減，傳輸距離會縮短。是不同的視頻線，縮短的距離約在視頻線長的2倍到3倍。例如：本身可以傳輸600米的設備，如果你拉了100米視頻線再進雙絞線傳輸，那么雙絞線部分就只能傳輸300-400米左右了。

6、【問】:我使用雙絞線傳輸時，有一個公司生產的牌子的槍機不能使用，換其他牌子的槍就可以使用，更換其他廠家的傳輸器也不行，為什么?

【答】:這是山于該牌子的槍機內部輸出電路比較特別，屬于直流直接輸出的方式，直接將它的輸出信號與傳輸器連接后，它的信號會不正常。你可以試一試，將它的信號進入一個分配器之類的內部帶輸入耦合電容的器材后，出來的信號再用雙絞線傳輸器傳輸，會很正常。解決的辦法，你可以找一個10 uf-22uf/50v的電解電容，串在槍機的視頻輸出的信號極與傳輸器的輸入端之間，一般可以很好的解決問題。
